?????? 脈沖袋式除塵器—脈沖袋式除塵器結構

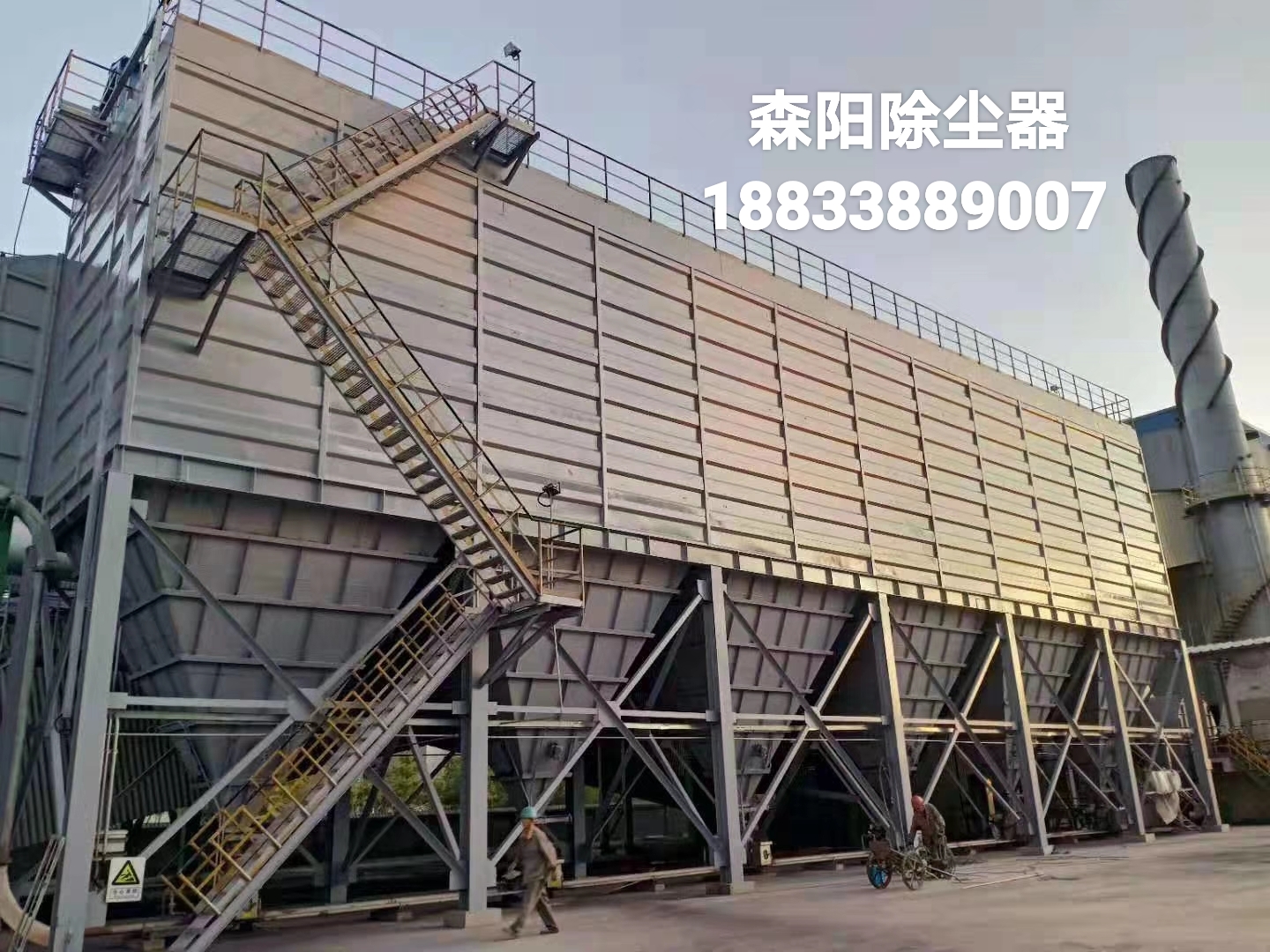

脈沖袋式除塵器，它是由上、中、下箱體、排灰系統及噴吹系統五部分組成。其中，上箱體包括可掀起的蓋板和出風口；中箱體內主要包括多孔板、濾袋框架、濾袋及文氏管；下箱體由灰斗、進風口及檢查門組成；噴吹系統包括控制儀表、控制閥、脈沖閥、噴吹管和氣包。

脈沖袋式除塵器—脈沖袋式除塵器工作原理

脈沖袋式除塵器設備正常工作時，含塵氣體由進風口進入灰斗，由于氣體體積的急速膨脹，一部分較粗的塵粒受慣性或自然沉降等原因落入灰斗，其余大部分塵粒隨氣流上升進入袋室，經濾袋過濾后，塵粒被滯留在濾袋的外側，凈化后的氣體由濾袋內部進入上箱體，再由閥板孔、排風口排入大氣，從而達到除塵的目的。隨著過濾的不斷進行，除塵器阻力也隨之上升，當阻力達到一定值時，清灰控制器發出清灰命令，首先將提升閥板關閉，切斷過濾氣流;然后，清灰控制器向脈沖電磁閥發出信號，隨著脈沖閥把用作清灰的高壓逆向氣流送入袋內，濾袋迅速鼓脹，并產生強烈抖動，導致濾袋外側的粉塵抖落，達到清灰的目的。由于設備分為若干個箱區，所以上述過程是逐箱進行的，一個箱區在清灰時，其余箱區仍在正常工作，保證了設備的連續正常運轉。之所以能處理高濃度粉塵，關鍵在于這種強清灰所需清灰時間極短(噴吹一次只需0.1～0.2ｓ)。
